循环流化床锅炉（Circulating Fluidized Bed Boiler, CFB锅炉）是一种高效、清洁的燃煤技术，特别以其优异的燃料适应性、低污染排放和高效的脱硫能力而著称。本文将系统阐述其构成特点、工作原理以及其内在的脱硫机制。
一、 构成特点

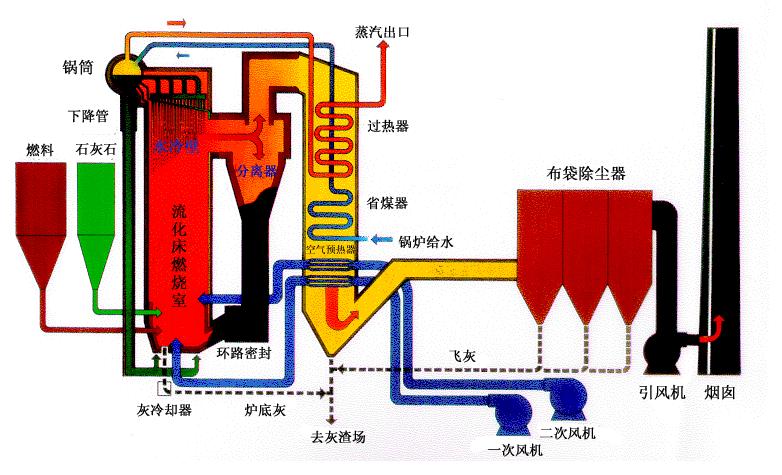

循环流化床锅炉的系统构成与传统煤粉炉有显著不同，核心在于实现物料的循环流态化燃烧。其主要由以下几大系统构成：
- 炉膛（流化床燃烧室）：这是锅炉的核心区域。其下部设有布风板，板上安装风帽，用于均匀分布流化风。炉膛截面通常为矩形，四周布置水冷壁，以吸收燃烧产生的热量。炉膛设计确保燃料和床料（如砂子、石灰石）在高速气流作用下处于强烈的湍流流化状态。
- 气固分离装置（旋风分离器）：这是实现“循环”的关键部件。通常采用高温旋风分离器，位于炉膛出口。它能将烟气中携带的大量高温固体颗粒（未燃尽的燃料、灰渣和脱硫剂）高效分离下来，并通过回料腿返回炉膛，形成物料循环。分离效率的高低直接决定了锅炉的燃烧效率和脱硫效率。
- 返料系统：包括回料腿和返料器（如L阀、U阀等）。它将分离器收集的固体颗粒稳定、可控地输送回炉膛下部密相区，维持炉内物料平衡和循环量。返料系统还起到密封作用，防止烟气短路进入分离器下部的回料系统。
- 尾部受热面：分离后的洁净烟气进入尾部烟道，依次流过过热器、省煤器和空气预热器等受热面，进一步冷却后排入除尘和脱硝系统。
- 燃料与石灰石给料系统：分别将破碎至一定粒度的煤和脱硫剂（通常为石灰石）连续、均匀地送入炉膛。
- 布风与配风系统：由一次风机、二次风机和布风装置组成。一次风从炉底布风板送入，主要起流化床料和提供部分燃烧氧量的作用；二次风从炉膛不同高度分层送入，实现分级燃烧，有效降低氮氧化物（NOx）的生成。
构成特点其核心特点是“循环”与“流化床”。通过物料的外循环（炉膛-分离器-返料系统-炉膛）和内循环（炉膛内部的扰动），极大延长了燃料和脱硫剂在炉内的停留时间，为高效燃烧和脱硫创造了条件。
二、 工作原理
循环流化床锅炉的工作原理基于流态化技术。具体过程如下：
- 流化与燃烧：一次风以足够的速度通过布风板，使炉膛床上的惰性床料（如砂子）、煤粒和石灰石颗粒悬浮起来，形成类似流体的气固两相流状态。燃料在这种强烈的湍流混合中与空气充分接触，迅速加热、着火并燃烧。燃烧温度通常控制在850~950℃之间，这是一个理想的温度窗口，既能实现高效燃烧，又能有效抑制热力型NOx的生成，并为炉内脱硫提供最佳反应条件。
- 气固分离与循环：携带大量固体颗粒的烟气离开炉膛顶部，进入高温旋风分离器。在离心力作用下，绝大部分固体颗粒被分离出来，落入分离器下部的立管（回料腿）。分离后含尘量很低的“洁净”烟气则进入尾部烟道。
- 物料返送与热量传递：立管中积聚的高温固体颗粒通过返料器，在流化风或松动风的辅助下，被连续稳定地送回炉膛下部密相区。这些高温物料带来了大量热量，能迅速加热新加入的燃料和空气，维持炉膛温度稳定。未燃尽的炭粒得以再次燃烧，脱硫剂颗粒也得以反复利用。
这一“燃烧-分离-返送”的循环过程周而复始，循环倍率（单位时间内循环物料量与给煤量之比）通常高达20~50，甚至更高，确保了极高的燃烧效率和脱硫效率。
三、 脱硫原理与特点
循环流化床锅炉最突出的环保优势之一是其炉内脱硫能力，这是一种经济高效的脱硫方式。
- 脱硫原理：在给煤的按一定比例（钙硫摩尔比）将破碎的石灰石（主要成分CaCO₃）或白云石直接喷入炉膛。在850~950℃的燃烧温度下，发生如下反应：
- 煅烧反应：CaCO₃ → CaO + CO₂↑
- 硫化反应：CaO + SO₂ + ½O₂ → CaSO₄
生成的硫酸钙（CaSO₄，石膏）是稳定的固体产物，随飞灰和底渣排出。炉内强烈的湍流混合、较长的颗粒停留时间（得益于循环）以及最佳的脱硫反应温度，共同保证了高的二氧化硫（SO₂）捕捉效率。
- 脱硫特点：
- 炉内原位脱硫：脱硫过程直接在燃烧过程中完成，无需在烟气尾部增设复杂的湿法或干法脱硫装置（FGD），系统简单，投资和运行成本相对较低。
- 最佳反应温度：CFB的低温燃烧工况恰好处于石灰石脱硫反应的最佳动力学温度窗口，脱硫效率高。
- 循环利用：未完全反应的CaO颗粒在循环过程中多次通过脱硫反应区，提高了脱硫剂的利用率。
- 脱硫效率：通过控制石灰石粒度和钙硫比（通常为1.5~2.5），在不需要尾部烟气脱硫的情况下，脱硫效率可达90%以上，轻松满足严格的环保排放标准。
循环流化床锅炉通过其独特的构成，实现了物料的循环流态化燃烧。其工作原理不仅保障了燃料的高效、稳定燃烧，更通过炉内添加石灰石，在燃烧过程中同步高效脱除二氧化硫，实现了经济性与环保性的统一，是当前清洁煤技术的重要代表之一。
